Сергеев-Горчинский А. А.

УНК «Институт прикладного системного анализа» НТУУ «КПИ»,
г. Киев, Украина

АВТОМАТИЗАЦИЯ СИНТЕЗА ОПТИМАЛЬНЫХ СИСТЕМ ЦИФРОВОЙ ФИЛЬТРАЦИИ

Введение. Существует класс задач, в которых отсутствует информация об исходном (незашумленном, информационном) сигнале. При таком условии подстройка системы фильтрации осуществляется «вслепую» [1]. Одним из методов «слепой» фильтрации является метод оптимизированного на базе аппроксимации расчета оптимальных параметров систем цифровой фильтрации (СЦФ) «простое скользящее среднее» (ПСС) [2].

Синтез оптимальных СЦФ ПСС. Если значения исходного информационного сигнала неизвестны, можно рассчитать набор оптимальных параметров {m} СЦФ ПСС для фильтрации отдельных частотных составляющих зашумленного сигнала в результате выполнения следующих шагов [2]:

1. Выбор значения параметра m () для СЦФ ПСС и расчёт отфильтрованных значений для отсчётов , в соответствии со следующим соотношением [3]:

, (1)

где – номер отсчёта (), – значение зашумленного сигнала, – параметр СЦФ ПСС (m = ), – значение отфильтрованного сигнала. Значения и максимально равные.

2. Выбор интервала аппроксимации n и расчёт аппроксимированных значений для интервалов отчётов по методу наименьших квадратов (МНК, Least squares method). Расчёт аппроксимированного значения (условного математического ожидания) с помощью МНК можно выразить следующим соотношением [4]:

, (2)

где

, (3)

, (4)

где = – номер отсчёта, – интервал аппроксимации (количество отсчётов для которых определено локальное эмпирическое уравнение регрессии, =), – значение зашумленного сигнала, – аппроксимированное значение зашумленного сигнала.

3. Расчёт минимизируемой функции среднего абсолютного отклонения (САО) для значений аппроксимированного и отфильтрованного сигналов определяется следующим соотношением [5]:

, (5)

где – номер отсчёта, – значение отфильтрованного сигнала, – значение аппроксимированного сигнала, – отфильтрованный сигнал, – аппроксимированный сигнал, – общее количество отсчётов зашумленного сигнала.

Фильтрация зашумленного сигнала. Для оценки возможности автоматизированного расчета набора оптимальных СЦФ был сгенерирован сигнал стационарной формы по следующей формуле [6]:

, (6)

где – номер отсчета, – частота сигнала (25 Гц), – значение зашумленного сигнала, – значение шумовой составляющей.

Кроме информационного сигнала был сгенерирован шум с распределением Гаусса. После комбинирования информационной и шумовой составляющих был сформирован зашумленный сигнал с отношение сигнал-шум (ОСШ) 5 дБ.

Для сформированного зашумленного сигнала был рассчитан набор оптимальных параметров СЦФ ПСС и проведена фильтрация низкочастотных составляющих. Значения модулей Фурье-образа для зашумленного сигнала и отфильтрованных частотных составляющих изображены на рис. 1.

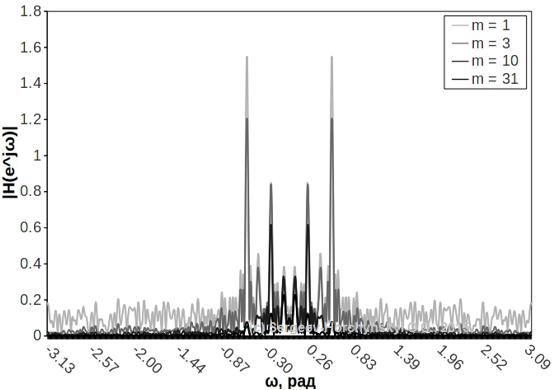

Рис. 1. Значения модулей Фурье-образа частотных составляющих

Выводы. При анализе модулей Фурье-образа (рис. 1) установлено, что результаты фильтрации зашумленного сигнала с помощью оптимальных СЦФ ПСС соответствуют отдельным частотным составляющим зашумленного сигнала. Из результатов проведенных экспериментов следует, что применение разработанного метода позволяет по локальным минимальным значениям САО автоматизировано определить набор оптимальных параметров m СЦФ ПСС.
